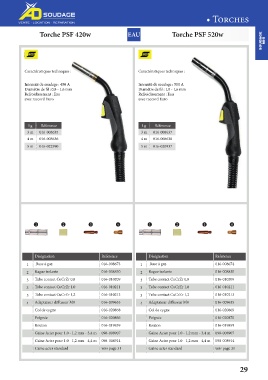

Page 29 - Catalogue

Torche 420w • Torches soudage
mig
Torche 520w

Caractéristiques techniques : Caractéristiques techniques :
Intensité de soudage : 450 A Intensité de soudage : 500 A
Diamètre de fil : 0,8 - 1,6 mm Diamètre de fil : 1,0 - 1,6 mm
Refroidissement : Eau Refroidissement : double Eau
avec raccord Euro avec raccord Euro

Lg Référence Lg Référence
3 m 016-008635 3 m 016-020935
4 m 016-008636 4 m 016-020936
5 m 016-022590 5 m 016-020937

BCDE BCDE

Désignation Référence Désignation Référence

1 Buse à gaz 016-008673 1 Buse à gaz 016-008674
2 Bague isolante 016-008830 2 Bague isolante 016-008830
3 Tube contact CuCrZr 0,8 016-010209 3 Tube contact CuCrZr 0,8 016-010209
3 Tube contact CuCrZr 1,0 016-010211 3 Tube contact CuCrZr 1,0 016-010211
3 Tube contact CuCrZr 1,2 016-010213 3 Tube contact CuCrZr 1,2 016-010213
4 Adaptateur diffuseur M8 016-009635 4 Adaptateur diffuseur M8 016-009635
016-020868 016-020869
Col de cygne Col de cygne

Poignée 016-020866 Poignée 016-020870

Bouton 016-019859 Bouton 016-019859

Gaine Acier pour 1.0 - 1,2 mm - 3,4 m 098-008907 Gaine Acier pour 1.0 - 1,2 mm - 3,4 m 098-008907

Gaine Acier pour 1.0 - 1,2 mm - 4,4 m 098-008914 Gaine Acier pour 1.0 - 1,2 mm - 4,4 m 098-008914

Gaine acier standard voir page 31 Gaine acier standard voir page 31

29
